11.5V 6400mAh 戶外通信設備寬溫鈦酸鋰電池設計方案
來源：未知 ?? 2020-08-10??? 點擊量：次
| 用電器具 | 戶外通信設備、光伏產品、戶外BBU產品供電；寬溫度范圍工作（-40~70℃），全天候惡劣溫度條件下充放電；特別適合戶外產品。 | ||||
| 應用環境 | 應用場合 | ■室內■室外 | |||
| 工作溫度/濕度 | -40～70℃；40～60%RH | ||||
| 存儲溫度/濕度 | -30～45℃；50～70%RH | ||||
| 特殊性能 | 高低溫充放電要求 | -40～45℃充電；-40～70℃放電. | |||
| 其他要求 | 保質期 | 1年 | |||
| 防爆等級 | / | ||||
| 防水等級 | / | ||||
| 防塵等級 | / | ||||
| 跌落次數 | 3次；300mm垂直跌落 | ||||
| 工作電壓范圍 | 8.0～13.5V | ||||
| 電池容量 | 6.4Ah/10.4Ah/15.6Ah/20.8Ah | ||||
| 工作時間 | / | ||||
| 電池尺寸 | 175*180*67mm | ||||
| 正常工作電流 | 2000mA | ||||
| 最大起動電流 | / | ||||
| 最大持續工作電流 | 4.0A | ||||
| 用電頻率及時間 | 連續使用 | ||||
| 電量管理 | 通訊方式 □CAN2.0 □I2C □RS485(MODbus） | ||||
| 成品認證及環保要求 | 類型 | ■ GB31241-2014（CQC） | ■ CE | ||
| ■ UL2054 | ■ UL60950 | ||||
| ■ un38.3 | ■ RCM | ||||
| ■ KC | ■ PSE | ||||
| □部件證明 | ■ BIS | ||||
| ■ BMSI | ■ REACH | ||||
| ■ RoHS | ■ 電池指令 | ||||
| □無鹵 | 其它: | ||||
| 方案設計 | 電池規格 | H PB-211-31(11.5V6.4Ah） | |||
| 電芯型號 | LA18650-1350mAh-2.3V | ||||
| 保護板及硬件配置 | IC | / | |||
| MOS | / | ||||
| PTC | / | ||||
| NTC | / | ||||
| 其它 | / | ||||
| 封裝形式 | □基本保護類 □PVC+非基本保護類 ■ 外殼+基本保護類 □外殼+非基本保護類 | ||||
| 主要參數 | 標稱電壓 | 11.5 V | |||
| 標稱容量 | 6400 mAh | ||||
| 電池尺寸 | 175*180*67 | ||||
| 電池內阻 | ≤ 200 m ? | ||||
| 電池重量 | 1k g | ||||
| 充電電流 | 1280m A（0.2C） | ||||
| 持續放電電流 | 2000m A | ||||
| 保護電流 | 10 A | ||||
| 充電電壓 | 13.5 V | ||||
| 放電截止電壓 | 8.0 V | ||||
| 使用壽命 | 充放電條件 0.2C 充 0.2 C放,≥ 10000 次以上 | ||||
| 充電溫度 | -40 ～ 45 ℃ | ||||
| 放電溫度 | -40 ～ 70 ℃ | ||||
| 存儲溫度 | -30 ～ 45 ℃ | ||||
| 溫度保護 | ± ℃ | ||||
| 主要特點 |
1、可以滿足在惡劣條件-40度狀態下正常工作；容量保持率≥70%； 2、在-40度狀態下對電池組進行充電； 3、常溫狀態下，電池最大可以6C充放電； |
||||

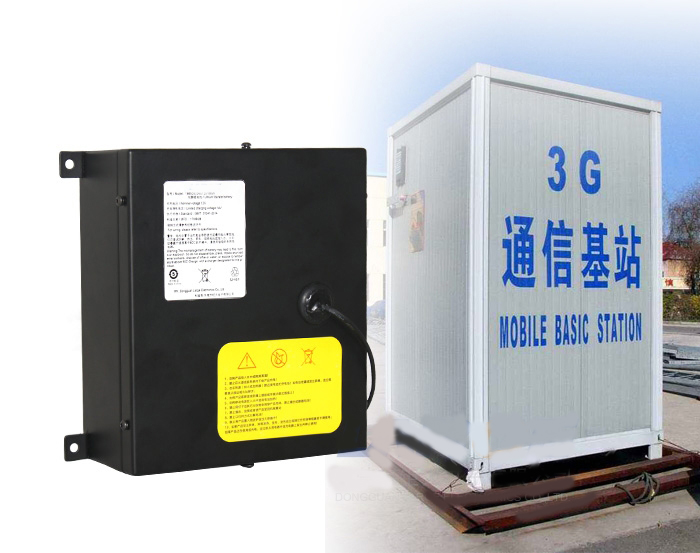

| 實物圖片 |
 |
||||
